對于業余無線電愛好者來說，要制作一個較好的無線話筒并不容易，采用三點式振蕩電路雖然簡單，但頻率很不穩定，調試也較困難，而用集成IC---BA1404制作的無線話筒就容易達到要求；
BA1404作為立體聲調頻發射專用器件，在不少的書刊上有過介紹，但由于線路中38kHz晶體很難買到，愛好者也只能望圖興嘆。其實，作為普通話筒，根本無立體聲可言，因此完全可以將IC中相關部分省去不用。實踐證明，這樣做既簡化了線路，降低了成本，而且對IC原有性能不產生影響。

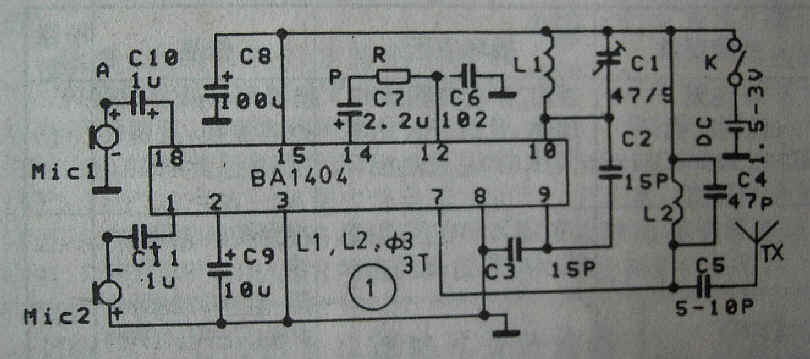

原理見圖1。
圖中用了兩個相同的微音器Mic1和Mic2，并且按相反的相位接入A點和B點，這是一個能夠抵御強大噪聲的近講話筒，即使在汽車發動機旁使用也不受噪音影響。若作一般使用，可以省去Mic2，并將B點接地。
BA1404中有兩個完全相同的音頻放大器，分別放大Mic1和Mic2拾取的信號，混合緩沖后由14腳輸出。由于Mic1和Mic2相位相反，若它們拾取的信號量相等，放大混合后則相互抵消，14腳幾乎無輸出，這樣便消除了環境中噪音的干擾。若對Mic1講話，Mic2遠離聲源，放大混合后的信號不可能完全抵消，經14腳輸出，再從12腳進入IC內進行調制，調制信號經IC內的射頻放大器放大，最后從7腳輸出，C5耦合到天線發射。L1C1決定振蕩頻率，L2C4是射頻放大的諧振回路，影響到射頻放大器的效率，即影響發射距離。發射距離還與話筒的工作電壓、天線長度以及接收機的靈敏度有關。若DC=1.5V,TX=20cm，在10米范圍內不表現出方向性，若TX增加到75cm，在30米內無方向性，最大距離可達150米。若提高電壓，發射距離和加載信號都增大，但工作頻率依然不變，與電壓無關。
調試可分三步進行：
1、A、B都懸空，用鑷子碰A或B，IC的14腳應有1V左右的輸出，或焊上Mic1和Mic2，在P點對地用一耳機監聽，應能聽到Mic1或Mic2拾取的話音，說明IC內兩個音頻放大器已經工作。
2、開啟調頻接收機在整個頻段內搜索，若收不到信號，改變C1容量，或改變L1匝間距離，直到在一個沒有電臺的位置上收到信號為止。
3、調整C4容量，拉開同接收機的距離，使距離最遠，效果最佳為止。

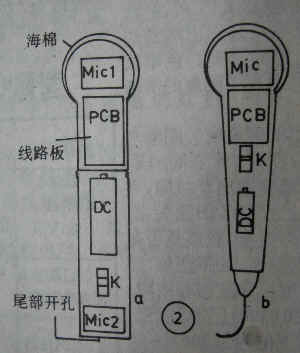

圖2a是抗干擾的近講話筒裝配圖，兩個微音機分別裝在話筒的兩端，尾部應開滿小孔。若用有線話筒改制，裝配圖如圖2b。
若在A和B處分別輸入相同的信號（如用鑷子碰），而P處的輸出信號卻不相同，說明IC內的兩個音頻放大器不平衡，解決的辦法是在17和16腳上分別接一個電阻到電源正極15腳，電阻在5～20kΩ之間挑選，這兩個電阻不一定相同。直到平衡為止。
