簡介：在過去幾年中，Sharp開發了很多種紅外距離傳感器。這些傳感器不但體積小，功耗也很低。這篇文章就簡單的介紹一下這些傳感器的不同點，使用方法，接口方法以及一些使用上的小技巧。
工作原理：
Sharp的紅外傳感器都是基于一個原理，三角測量原理。紅外發射器按照一定的角度發射紅外光束，當遇到物體以后，光束會反射回來，如圖1所示。反射回來的紅外光線被CCD檢測器檢測到以后，會獲得一個偏移值L，利用三角關系，在知道了發射角度a，偏移距L，中心矩X，以及濾鏡的焦距f以后，傳感器到物體的距離D就可以通過幾何關系計算出來了。

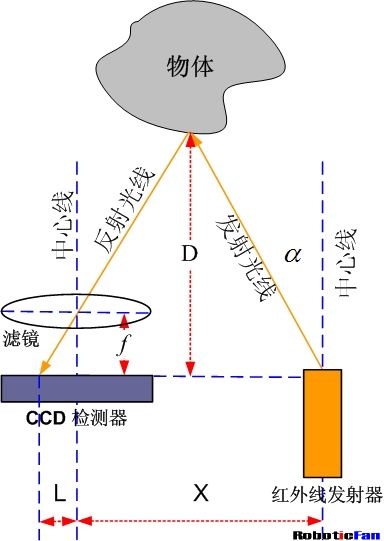

圖1：三角測量原理
可以看到，當D的距離足夠近的時候，L值會相當大，超過CCD的探測范圍，這時，雖然物體很近，但是傳感器反而看不到了。當物體距離D很大時，L值就會很小。這時CCD檢測器能否分辨得出這個很小的L值成為關鍵，也就是說CCD的分辨率決定能不能獲得足夠精確的L值。要檢測越是遠的物體，CCD的分辨率要求就越高。
非線性輸出：
Sharp GS2XX系列的傳感器的輸出是非線性的。沒個型號的輸出曲線都不同。所以，在實際使用前，最好能對所使用的傳感器進行一下校正。對每個型號的傳感器創建一張曲線圖，以便在實際使用中獲得真實有效的測量數據。下圖是典型的Sharp GP2D12的輸出曲線圖。
圖2：Sharp GP2D12輸出曲線
從上圖中，可以看到，當被探測物體的距離小于10cm的時候，輸出電壓急劇下降，也就是說從電壓讀數來看，物體的距離應該是越來越遠了。但是實際上并不是這樣的，想象一下，你的機器人本來正在慢慢的靠近障礙物，突然發現障礙物消失了，一般來說，你的控制程序會讓你的機器人以全速移動，結果就是，"砰"的一聲。當然了，解決這個方法也不是沒有，這里有個小技巧。只需要改變一下傳感器的安裝位置，使它到機器人的外圍的距離大于最小探測距離就可以了。如圖3所示:
圖3：可以避免探測誤差的安裝圖示
型號對比：
目前Sharp的紅外線傳感器有如下幾種類型：
GP2D02 （串口輸出）探測范圍 10cm-80cm
GP2D05 （數字輸出）探測范圍 固定的24cm
GP2D12 （模擬輸出）探測范圍 10cm-80cm
GP2D15 （數字輸出）探測范圍 24cm
GP2D120 （模擬輸出）探測范圍 4cm-30cm
GP2YOAO2YK （模擬輸出）探測范圍 20cm-150cm
GP2Y0D02YK （數字輸出）探測范圍 80cm
所有的模擬輸出，其輸出電壓和距離成反比，數字輸出只能檢測在范圍內物體是存在還是不存在，而不能提供距離的檢測。
原文鏈接：http://www.roboticfan.com/blog/user_2005/1/archives/2006/2006834719.shtml
（轉載聲明：凡文章出處為www.RoboticFan.com的，系RoboticFan原創文章，其它媒體可以自由轉載，但請注明出處!）
