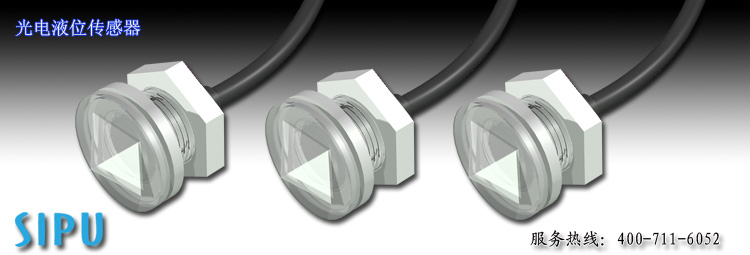

紅外線式液位開關(光電式、紅外線、電子式） 液位開關 水位開關 浮子開關;

應用：

　　飲水機，凈水機，空調扇，加濕機，冷氣扇，蒸汽類等需要水位控制保護的電器產品；

特性：

• 無機械運動部件、可靠性高體積小、成本低
• 液位控制精度高
• 內置一高強度紅外線發射二極管
• 內置一反應速度快、靈敏度高光敏晶體管
• 符合安規標準要求
• 此開關本身符合RoHS要求

優點：

　與現有浮子式液位開關比較：

1.   本液位開關體積小，結構緊湊，故安裝所需空間小，安裝工藝簡單。而現有浮子式液位開關體積大，結構松散，安裝所需空間大，設計安裝復雜。浮子式液位開關是靠液體的浮力推動帶磁鐵的浮子上下運動，從而使內部的干簧管開與關的，所以浮子有一定的吃水位，從而最低液位會有很大的限置，本液位開關不存在此局限。

2.   本液位開關可上置，下置，側向，斜向安裝，而現有浮子式液位開關只能上置，下置安裝。

3.   本液位開關液位控制精度高，在±0.5mm之內，而現有浮子式液位開關精度為±3.0mm甚至更高。

4.   無摩擦，機械運動部件，故可靠性高，而現有浮子式液位開關浮子極易卡死造成不良。

5.   頭部光順，清洗容易。

6.   內置發射二極管和光敏?��

7.   帶電部件與被控液體完全隔離，無仍何安全隱患。

工作原理：

也可以接12VDC供電，也可以接24VDC供電！只要調整R1與R2電阻的阻值就可以啦！

接具體電路可以靈活多變！也可以把R2接到接收管的c極！如有需要請咨詢我們的電子工程師；

技術參數：

孔位安裝直徑15mm；

固定螺柱直徑14mm，螺柱高度12mm，

總高度23mm，高出安裝面9mm，

密封圈外徑21mm，密封圈內徑14mm，密封圈厚度2mm，

引線長30mm，引線4p，

若要改接12V或24V電壓，則需要找專業的工程師更改電阻R1和R2的數值。

此電路為典型的并聯電路，根據電壓和電阻成正比的關系來計算。R1:R2=U1:U2.

既通過發光管的電流不變，電流=電壓/電阻

現以24V電壓為例，如何求X1和X2的值？

5V/390歐=24V/x1,  x1為要求的電阻值

5V/4.7歐=24V/x2,  x2為要求的電阻值.

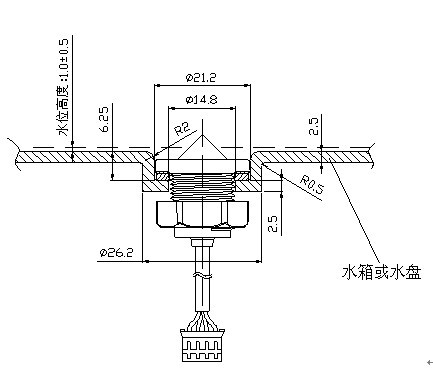

備注: 1.所有尺寸單位均為mm
     2.未說明尺寸公差為±0.20mm
     3.照此圖剩水位將被控制在1.0±0.5mm內

安裝尺寸示例

  使用及檢測

    將液位開關按上述典型方式之一安裝，再將其按如下電路連接，信號端將輸出與水位高度狀況一致的電平信號，此信號作為液位高度控制信號接入MCU A/D端口或其它控制電路，當液位超過臨界液位而淹沒開關本體時，此時信號輸出為低電壓，當液位低于臨界液位而顯露開關本體時，此時信號輸出為高電壓，具體參數如下表所示。

工作原理

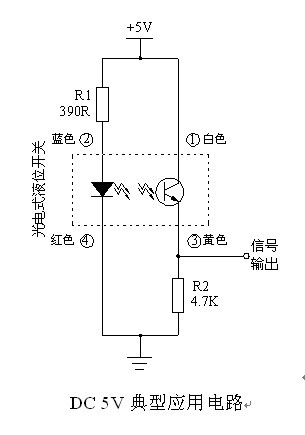

  在無水時紅外線發射管發出的光線通過菱形透明的PC塑料面反射到紅外線接收三極管，三極管在其e極負載電阻上產生一個壓降，作為輸出信號；在有水時紅外線發射管發出的光線通過菱形透明的PC塑料面折射到水里面，此時輸出低電平信號；將液位開關按如下電路進行聯接，信號端將接入MCU I/O端口，當檢測到信號端有電平變化時，MCU將會做出相應的動作。DC 5V應用電路如下：  即高電平（2-5V）

答：一個紅外開關水位只能控制一個水位。

水位差 ，可以根據你客戶需要 安裝兩個 紅外線液位開關水位

個控制高水位，另外一個控制低水位。

這款液位傳感器頭部的樹脂是什么樹脂？


液位傳感器頭部 是透明PC料

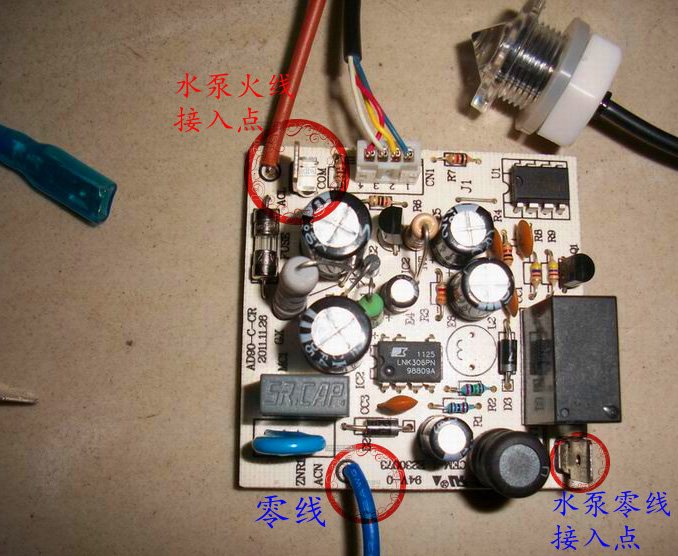

本店有配套控制板銷售，歡迎訂做。

　

　

應用： 加濕機，冷氣扇，蒸汽類等需要水位控制保護的電器產品
特性: 結構緊湊，體積小。液位控制精度高，可靠性高。壽命長，成本低。
　





注意：

1. 當被探測液體為水，水位高度低于臨界液位時，水汽、水蒸汽或水珠會在開關本體表面集結，從而導至信號輸出電壓下降。

所以在實際應用時，考慮到水汽、水蒸汽或水珠的影響，將液位閥值電壓設值為VT，即信號端輸出電壓如果大于VT，則判斷液位低于臨界液位，信號端輸出電壓如果小于VT，則判斷液位高于臨界液位。

VT一般取值為0.25－0.5V，具體數值根據水汽、水蒸汽或水珠的產生以及影響程度來確定。當被探測液體為其它時，也會受到液珠的影響，故也按此法考慮。

2. 考慮液面的波動特性，在程序中要加入防抖邏輯。

3. 此款液位開關為不防水型，不能將整個探頭放入液體中使用。

實際使用時，液位開關探頭表面不能有太多的污垢，如有，請即時清洗干凈，清洗過程中不能使其探測表面受到損傷。
